克日，，质料学院先进凝固手艺中心（CAST）团队在铈对低合金铸钢中夹杂物改性和显微组织影响机理方面的研究取得主要希望，，研究效果以“Evolution mechanism of inclusions and microstructure in low-alloy cast steel with cerium addition”为题揭晓在质料科学领域学术期刊《Journal of Materials Research and Technology》。。。该论文第一作者为赵龙博士研究生，，通讯作者为陈湘茹正高级实验师和翟启杰教授。。。8188cc威尼斯为第一作者和通讯作者单位。。。
低合金铸钢因其卓越的性能，，在矿山、汽车制造以及海洋工程等多个领域获得了普遍应用。。。随着科技的前进，，工业界对低合金铸钢的承载能力提出了更高的标准。。。为了知足这些要求，，我们不但需要增强其强度和韧性，，还要起劲减小其截面尺寸和重量，，以更好地顺应种种特定应用情形。。。在钢铁质料的生产历程中，，夹杂物的保存是不可阻止的，，而夹杂物类型、巨细、漫衍以及数目等因素都会对钢材的整体性能爆发显著的影响，，因此，，通详尽化夹杂物来镌汰基体的断裂和裂纹扩展，，已经成为提崎岖合金铸钢强度和韧性的研究偏向之一。。。

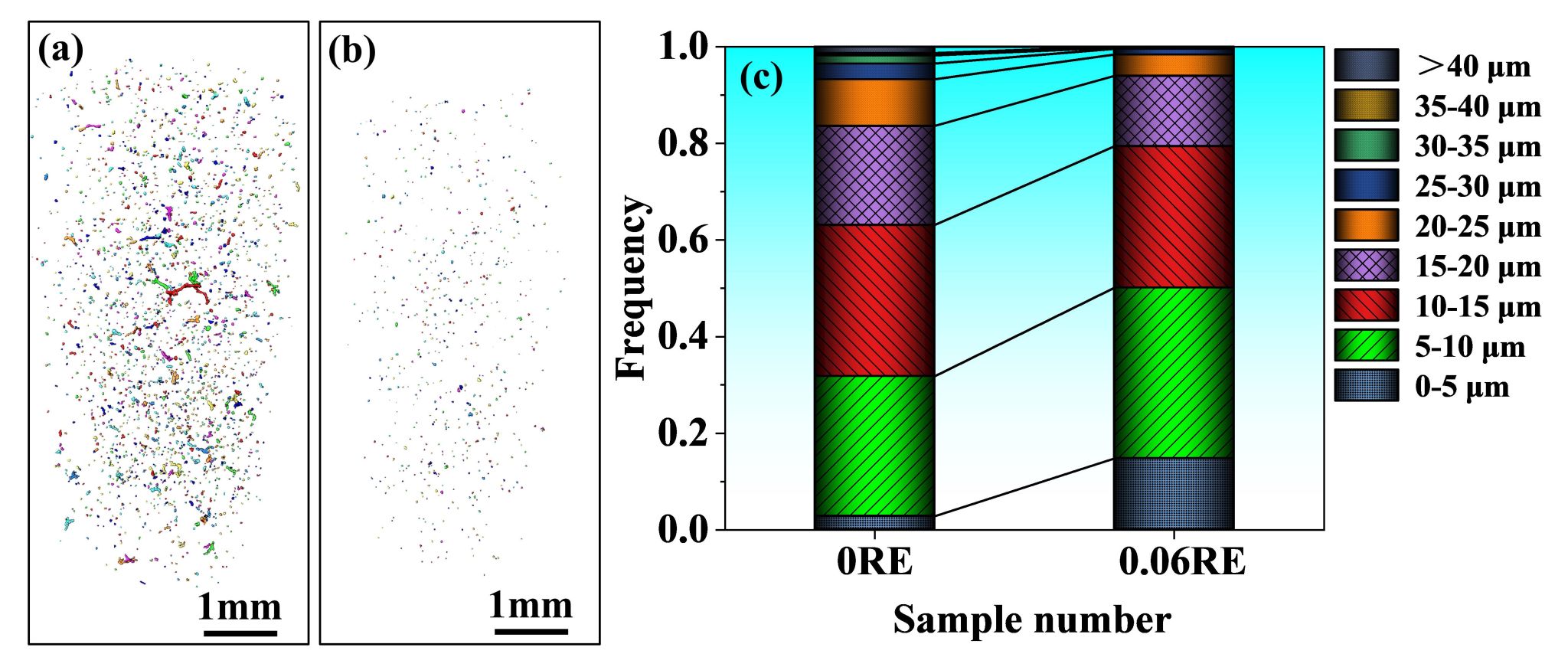

夹杂物的漫衍工业CT图像：（a）Ce-free钢；；；（b）Ce-0.06钢；；；（c）夹杂物尺寸漫衍

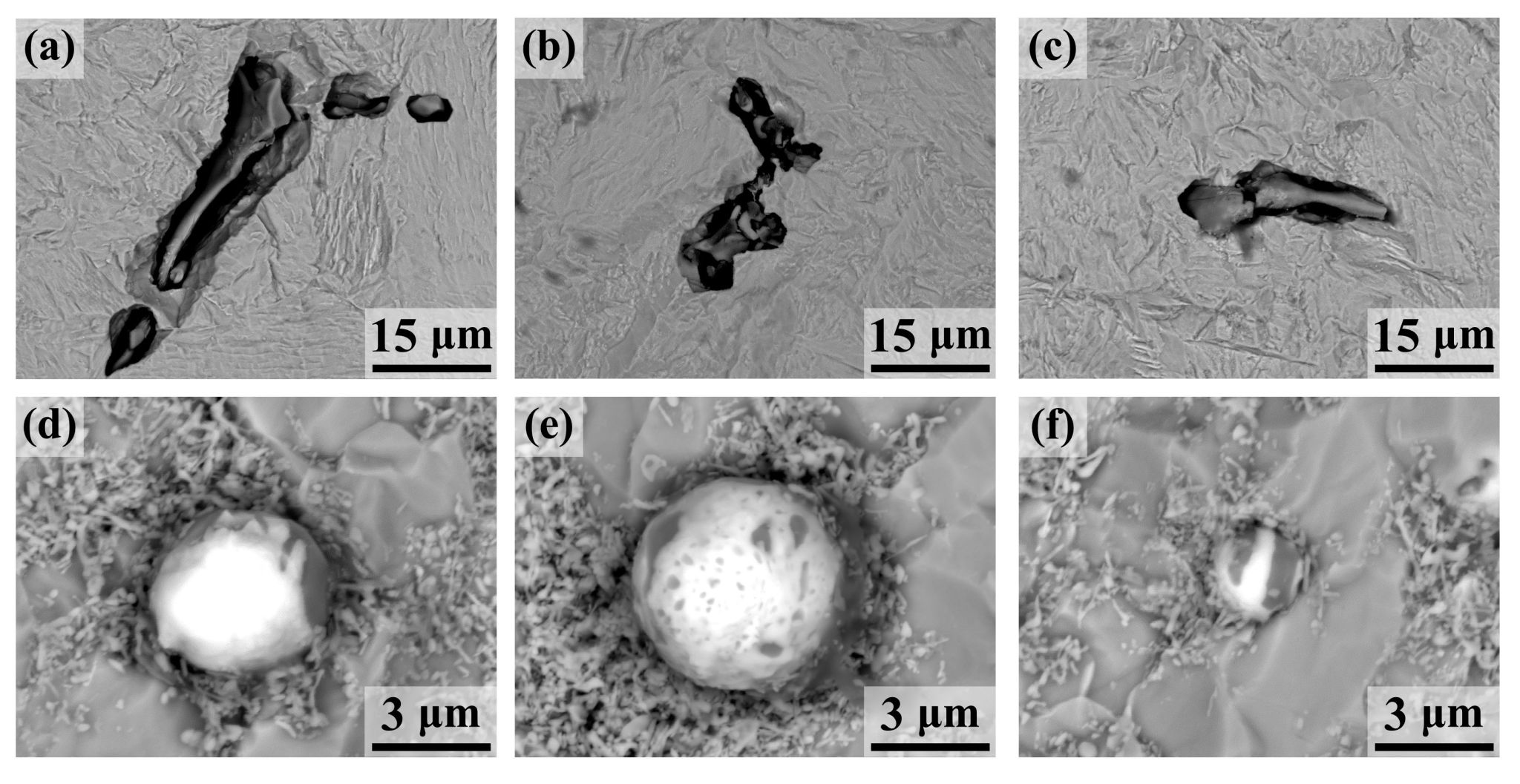

夹杂物三维形貌的SEM图像：（a）、（b）和（c）Ce-free钢；；；（d）、（e）和（f）Ce-0.06钢
低合金铸钢热处置惩罚后的显微组织：（a）、（b）和（c）Ce-free钢；；；（d）、（e）和（f）Ce-0.06钢；；；（g）和（h）划分为Ce-free钢和Ce-0.06钢晶粒尺寸漫衍
实验效果批注，，随着铈元素的添加，，低合金铸钢中夹杂物的演变蹊径为MnS+MnS-Al2O3→Ce2O2S-Ce2S3-MnS+CeAlO3-Ce2S3-MnS，，这种演变导致夹杂物由条带状转变为球形，，同时，，最大等效直径从14.7 μm减小到5.7μm。。。别的，，与Ce-free钢相比，，Ce-0.06钢的平均晶粒尺寸从19±11 μm减小到15±7 μm，，并且针状的Widmanstatten组织消逝，，这可能是由于稀土夹杂物在凝固历程中起到异质形核作用。。。本研究为通过添加铈来提崎岖合金铸钢的综协力学性能提供了理论支持。。。
该研究获得国家自然科学基金委、“含钒铸钢铸铁应用手艺联合实验室”和“8188cc威尼斯-中信-CBMM含铌铸造合金联合实验室”的资助。。。
文章链接：https://doi.org/10.1016/j.jmrt.2024.09.087
